مقدمه:
دستگاه پاشش بتن روتور PS2I-D دارای ویژگیهای فناوری پیشرفته، ساختار منطقی، عملکرد پایدار، عملکرد و نگهداری راحت و عمر طولانی است. این یک دستگاه پاشش مینیاتوری است که به طور ویژه برای مواد نسوز و مواد پاشش نازک جدید طراحی شده است.
به طور گسترده در ساخت و ساز پاشش بتن در تونل ها، آبرو ها، مترو ها، پروژه های برق آبی، پروژه های زیرزمینی و تونل های معدن باتلاقی زغال سنگ استفاده می شود.
1. ساختار دستگاه و اصل کار

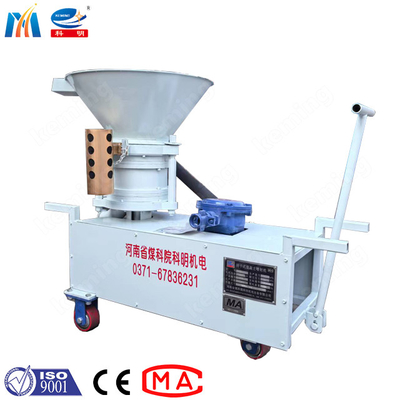

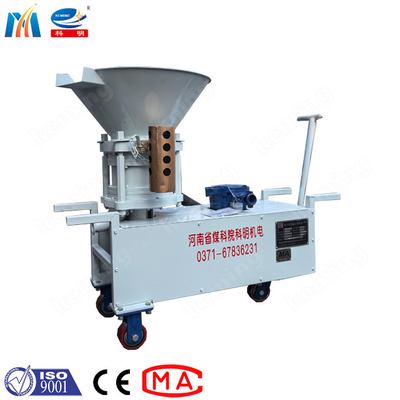

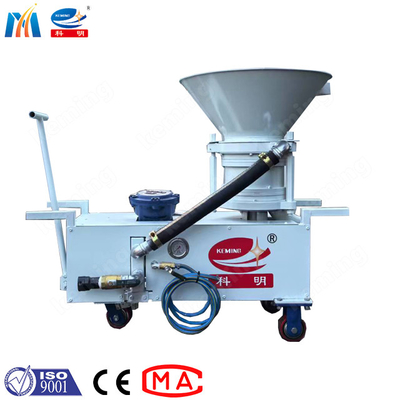

ساختار دستگاه پاشش بتن روتور PS2I-D در شکل 1 نشان داده شده است. مواد مخلوط شده از درگاه تخلیه میکسر بچینگ (یا اختلاط و تغذیه دستی) به قیف دستگاه پاشش فرستاده می شود، به محفظه داخلی T شکل روتور تزریق می شود و با روتور به درگاه تخلیه می چرخد. در اینجا، هوای فشرده از محفظه هوا وارد می شود تا مواد را به داخل آرنج تخلیه بدمد، مواد را دور کند، آن را تسریع کند و باعث شناور شدن آن شود، وارد لوله تغذیه شود، به نازل برسد و سپس مقدار کمی آب اضافه شود تا آن را اسپری کند.
2. ساختار دستگاه
دستگاه پاشش بتن روتور PS2I-D عمدتاً از دستگاه درایو، مجموعه روتور، سیستم مدار هوا، سیستم تزریق، سیستم الکتریکی و سایر قطعات تشکیل شده است.
این دستگاه از یک محفظه روتور T شکل منحصر به فرد استفاده می کند که توانایی دستگاه را در جابجایی مواد بهبود می بخشد و حجم کار تمیز کردن و نگهداری را کاهش می دهد. ساخته شده از فولاد ابزار آلیاژی درجه بالا، سختی کلی کوئنچ HRC48-54 است و عمر سرویس طولانی دارد.
صفحه اتصال: دو قطعه بالایی و پایینی وجود دارد که از لاستیک مخصوص فشرده شده روی صفحه اسکلت ساخته شده اند، با مقاومت در برابر سایش خوب و اثر آب بندی عالی. سیستم مدار هوا به دو مسیر تقسیم می شود:
یکی از مسیرهای هوا از طریق توزیع کننده هوا به صندلی قیف مجموعه روتور عرضه می شود تا فشار هوای کار و حجم هوا را تضمین کند. به طوری که مواد را می توان به آرامی منتقل و به سطح پاشیده شده اسپری کرد.
مسیر هوای دیگر از طریق توزیع کننده هوا به لرزاننده قیف متصل می شود تا تخلیه ارتعاشی را تسهیل کند. از دو شیر توپی در خط لوله برای کنترل مسیر هوای بالایی پاشش و لرزاننده قیف استفاده می شود. یک فشارسنج روی توزیع کننده هوا نصب شده است تا فشار منبع هوای خارجی و فشار هوای کار لوله انتقال را کنترل کند.
سیستم تزریق از یک شیلنگ تغذیه و یک نازل تشکیل شده است.
مشخصات:
| مورد |
واحد |
پارامتر |
| ظرفیت |
m3 /h |
2 |
| فشار هوا |
MPa |
≥0.5 |
| مصرف هوا |
m 3 /min |
≥8 |
| فاصله انتقال افقی |
m |
100 |
| حداکثر اندازه سنگدانه |
mm |
20 |
| ابعاد |
mm |
1250×500×850 |
| وزن |
kg |
260 |
معرفی شرکت:
موسسه تحقیقات علوم زغال سنگ هنان کِمینگ مکانیک و برق شرکت با مسئولیت محدود
موسسه تحقیقات علوم زغال سنگ هنان کِمینگ مکانیک و برق شرکت با مسئولیت محدود، یکی از زیرمجموعه های موسسه تحقیقات علمی زغال سنگ هنان است. این اولین شرکت در چین است که دستگاه های شاتکریت را توسعه و تولید می کند. این یکی از استانداردهای ملی برای توسعه صنعت پاشش است.
دستاوردها: این شرکت دارای بیش از 20 اختراع ملی و پتنت مدل کاربردی و بیش از 10 شناسایی از ادارات مربوطه است. این شرکت 8 جایزه از انجمن های زغال سنگ و ادارات استانی دریافت کرده و جایزه پیشرفت علم و فناوری استان هنان را دریافت کرده است. در سال 2014، نام تجاری “ Keming ” علامت تجاری معروف استان هنان را به دست آورد. این شرکت گواهینامه سیستم مدیریت کیفیت ISO9001، گواهینامه سیستم مدیریت ایمنی و بهداشت شغلی OHSAS 18001، گواهینامه سیستم مدیریت محیط زیست ISO14001 و گواهینامه CE را دریافت کرده است.
خدمات: محصولات مکانیکی و الکتریکی، فناوری شیمیایی، توسعه و ساخت محصولات معدنی، تحقیقات فنی فناوری حفاظت از محیط زیست و صرفه جویی در انرژی و خدمات مشاوره مربوطه.
کاربرد:
محصولات ما عمدتاً در مهندسی حفاظت از آب و برق آبی، مهندسی مترو، ساخت پناهگاه های هوایی، ساخت و ساز شهری، پروژه های فضای سبز زیست محیطی، نگهداری تونل و پل، نگهداری شیب، عملیات پاشش مواد نسوز کوره انفجاری، عملیات پاشش بتن معدن و غیره استفاده می شود.
محصولات اصلی:
دستگاه شاتکریت مرطوب/خشک, دستگاه گچ کاری, پمپ بتن/شاتکریت, پمپ تزریق, پمپ سیمان,پمپ ملات, پمپ دوغاب, پمپ شیلنگی, میکسر سیمان/بتن, دستگاه فوم بتن و غیره
نمایشگاه:
سوالات متداول:
1. س: کدام مدل دستگاه شاتکریت را باید انتخاب کنیم؟
پاسخ: برای توصیه مناسب ترین مدل، لطفاً الزامات و جزئیات پروژه خود را به ما اطلاع دهید، سپس به زودی پیشنهادات حرفه ای را به شما ارائه خواهیم داد.
2. س: قسمت آسیب پذیر چیست؟ چند یدکی باید آماده کنیم؟
پاسخ: پس از کارکرد طولانی مدت، پیستون لاستیکی و آستین سیلندر ممکن است فرسوده شوند. ما چند یدکی را به صورت رایگان ارائه خواهیم داد.
با اشاره به عمر سرویس هر قسمت، ما یک برآورد تقریبی از قطعات یدکی درخواستی را با توجه به مقیاس پروژه شما قرار خواهیم داد.
3. س: آیا می توانیم مدل سفارشی داشته باشیم؟
پاسخ: بله. تولید سفارشی و تولید OEM با توجه به نیازهای واقعی شما در دسترس است.
4. س: آیا برای کار با این دستگاه به مهارت های فنی نیاز دارم؟
پاسخ: بله. لطفاً قبل از کار با این دستگاه، دستورالعمل عملیات را برای برخی از مهارت های فنی اساسی مطالعه کنید و در صورت عدم وضوح در هر روش عملیاتی با ما تماس بگیرید.
5. س: اگر با دستگاه مشکلی پیش آمد چه باید کرد؟
پاسخ: دستورالعمل عملیات به شما در مورد تعمیر و نگهداری معمول و مشکلات رایج کمک می کند.
همچنین، می توانید برای دریافت دستورالعمل های فنی از طریق ایمیل، پیام رسان فوری یا ویدئوی زنده و غیره با ما تماس بگیرید.
6. س: زمان تحویل چقدر است؟
پاسخ: 1 هفته برای مدل نمونه، 2 تا 3 هفته برای مدل سفارشی. این به تولید انبوه بستگی دارد.
7. س: بسته بندی چطور؟
پاسخ: دستگاه با فیلم پلاستیکی پیچیده شده و توسط جعبه چوبی بدون بخور به همراه قطعات یدکی بسته بندی می شود.
8. س: چگونه سفارش دهیم؟
پاسخ: هر دو سفارش آنلاین و آفلاین قابل قبول هستند.
توصیه می شود برای دریافت حفاظت کامل برای سفارش اول، سفارش آنلاین را با تضمین تجارت ثبت کنید.
9. س: چگونه برای این سفارش پرداخت کنیم؟
پاسخ: به طور کلی، TT، 30٪ سپرده 70٪ قبل از حمل و نقل؛
L/C در دید (هزینه بانکی بالا، پیشنهاد نمی شود، اما قابل قبول است);
100٪ TT از قبل (به ویژه برای مقدار کم و قطعات یدکی و غیره)
